VT173

VT173, JAN-1T4

Merknaam	Mullard, Philips
Equivalente types	1F3, 1T4, CV785, DF91, W17
Zie ook
RMorg models	VT173
Frank's datasheets

Een miniatuur schermpentode voor gebruik met droge batterijen. Deze buis is ontworpen voor gebruik in draagbare batterijontvangers, en wordt toegepast in r.f. of m.f. versterker schakelingen met variabele versterking.

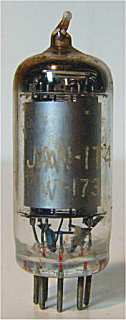

De dunne glazen buis heeft een diameter van 19 mm en is, zonder de pinnen van de B7G voet, 46 mm lang.

Aansluitingen

B7G	1	2	3	4	5	6	7
?	f-,g3,s	a	g2	ic	f-,g3,s	g1	f+

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm
?	1.4	0.05	90	67.5	0	3.5	1.5	500,000	0.9
