Webster-Chicago Model 18

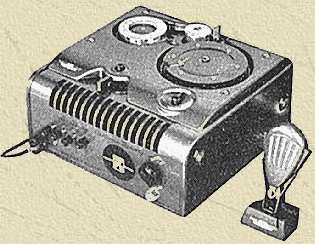

De Webster-Chicago 'Office Dictation' draadrecorder Model 18 is uit 1949, en is de compacte dicteervariant van de klassieke Wirerecorder Model 80.

Deze -1R uitvoering heeft een verwisselbare drum waardoor het wisselen van spoel heel snel kan plaatsvinden. Met dit apparaat wordt geluid op een rol staaldraad opgenomen en weergegeven. Deze weergave wordt door Webster-Chicago "Natural Voice Playback" genoemd, en is mogelijk dankzij de ingebouwde versterker en een kleine luidspreker.


De grijze Webcor 228 uit 1952 is het laatste model van deze serie draadrecorders


De veel ruimer opgezette Webster-Chicago Model 80 uit 1947 heeft hetzelfde recorderdek, buizen 6SJ7, 6J5, 6V6, 6X5

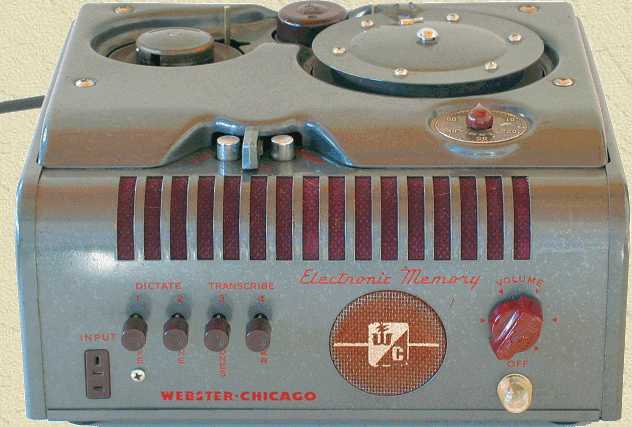

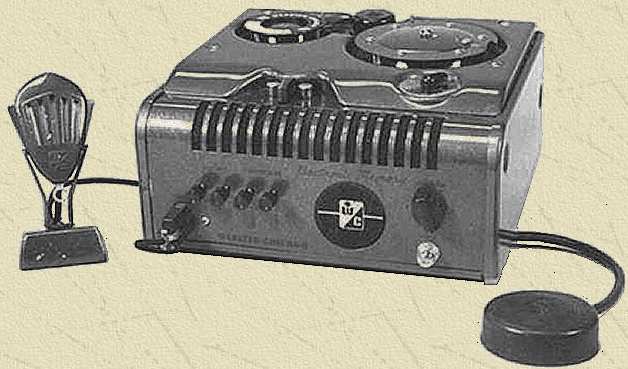

Bijgeleverd werden een Webster-Chicago kristalmicrofoon, een 15 minuten draadspoel, een voetpedaal en een kunststof beschermingshoes. De bediening is vrij eenvoudig gehouden, aan de bovenkant van het toestel zit een functieknop met twee vergrendelde posities RUN en REWIND, gescheiden door een STOP positie. Op het front zitten vier druktoetsen voor MIKE, LINE, PHONES en SPKR. De eerste twee knoppen zijn om op te nemen via de microfoon of de lijningang, de laatste twee knoppen voor afspelen via de hoofdtelefoon of de ingebouwde luidspreker. Geheel rechts is de VOLUME/OFF draaiknop te vinden met een neonlampje voor een indicatie van het opnameniveau. Rechts boven zit een klokje dat de gespeelde tijd aangeeft in minuten.

De draadrecorders van Webster-Chicago munten uit door hun degelijkheid, het bedrijf was in de periode 1946-1953 niet voor niets marktleider in dit segment. Dit toestel voldoet geheel aan de verwachtingen, de behuizing is gemaakt van solide staalplaat en is afgewerkt met een aantrekkelijke metallic laklaag. Het stalen chassis bevat een stevige elektromotor en is geheel verkoperd. Ook de microfoon is zeer stijlvol en verzorgd, het bovenste gedeelte kan simpel worden losgenomen van de voet en afzonderlijk worden gebruikt. De technische staat van het toestel is prima, de rubber aandrijfwielen en de draadkop zijn nog als nieuw.

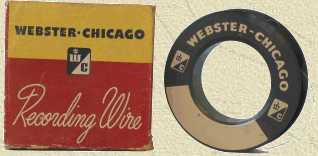

Draadspoeltje met nylon aanloopdraad en doosje, 15 minute Recording Wire, Cat. No. W-173

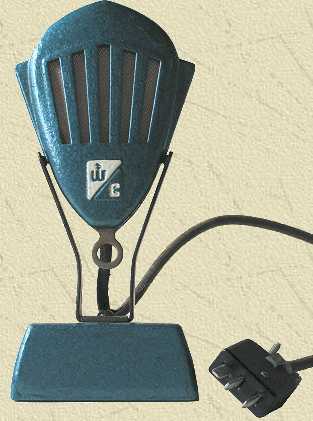

Webster-Chicago kristal microfoon in metalen behuizing met een 3-polige Jones plug,  gemaakt onder een Brush licentie

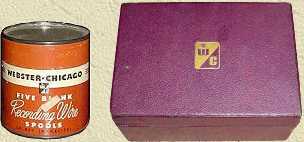

Blikje met 5 en doosje met 10 draadspoeltjes

De speelduur van een draadrol is maximaal 60 minuten. Webster-Chicago verkocht spoeltjes met een speelduur van 15, 30 en 60 minuten. Op de 60 minuten spoeltjes zit 2200 meter roestvrij staaldraad. De draaddiameter is 0,09 mm.

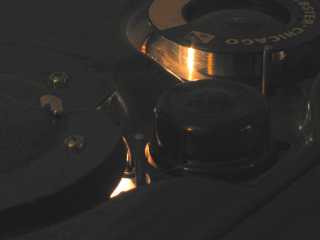

De binnenkant van zowel de draadspoel als de drum worden door een lampje verlicht via 2 sleuven in de bovenplaat van het dek. Hierdoor kan ook bij slechte verlichting het opspoelen worden gecontroleerd

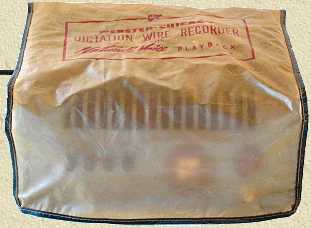

Goed afgedekt onder de stofhoes

De geluidskwaliteit is redelijk, door het toegepaste luidsprekersysteem worden tonen onder 300 Hz sterk onderdrukt en het middengebied bevoordeeld. Muziek wordt hierdoor wat blikkerig weergegeven, de verstaanbaarheid van het gesproken woord is echter prima.

SPECIFICATIES EN GEGEVENS

Merknaam Webster-Chicago Corp., Chicago, Illinois, USA
Land van herkomst Verenigde Staten
Eigennaam Electronic Memory
Type 18-1R
Serienummer 38357
Bouwjaar 1949
Toepassing draadrecorder
Draadsnelheid draadsnelheid 61 cm/sec
Spoeldiameter
7 cm, draaddiameter 0,09 mm
speelduur 15, 30 of 60 min
Opneemproces
HF wisstroom en HF bias
frequentiegebied 70-5.000 Hz
Koppen
gecombineerde Webster-Chicago opneem/weergave/wiskop
HF wis- en bias frequentie 40 kHz
Aantal buizen 4
Type buizen RCA 6AT6, 6AU6, 6AR5, 6X4
neon bajonet indicatielampje GE NE51
pilot bajonet lampje GE 51, 6-8 Volt, 0,2 A
Voedingsspanning 105-120 V wisselspanning, 55 W, 60 Hz
Luidspreker Permoflux 76P018, 6 cm, elektrodynamisch
Chassis
verkoperd metalen frame
enkele asynchroonmotor 110 Volt
overbrenging via 2 rubber tussenwielen
terugspoeltijd van een volle spoel 550 sec bij 50 Hz
motoras is 20% dikker gemaakt middels spiraalveer zodat deze geschikt is voor 50 Hz gebruik
tijdteller is via rubberwiel en tandwieloverbrenging gekoppeld met de drumspoel
automatische afslag, ook zonder aanloopdraad
uitgangsvermogen 3 Watt
gemaakt onder licentie van de Armour Research Foundation
Behuizing
metalen beplating met grijs-groene hamerslaglak
luidsprekeropeningen afgedekt met metaalgaas bespoten met donkerrode vezels
stofhoes van bedrukt doorzichtig plastic
Afmetingen bxhxd 28x14x28 cm
Gewicht 9 kg
Verkoopprijs $149 (USA)
Hfl 895, incl. kristalmicrofoon, afdekhoes en 15 min. draadspoel
Geschatte waarde 120
Productieperiode 1949-1950
Seriegrootte onbekend
Bijzonderheden
aansluiting voor kristal microfoon 3-p plug aan voorkant
aansluiting voor hoofdtelefoon via jack aan achterkant
lijningang via 3-p plug aan achterzijde
aansluiting voor voetpedaal aan zijkant
ingebouwde miniatuur luidspreker
speelduurindicator 0-60 min via klokje
automatische afslag

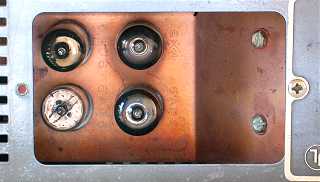

De vier miniatuur buisjes zijn eenvoudig bereikbaar na het uitdraaien van een schroefje van het typeplaatje

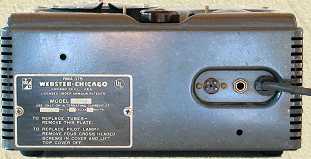

Aan de achterzijde zitten de aansluitingen voor Line en Hoofdtelefoon

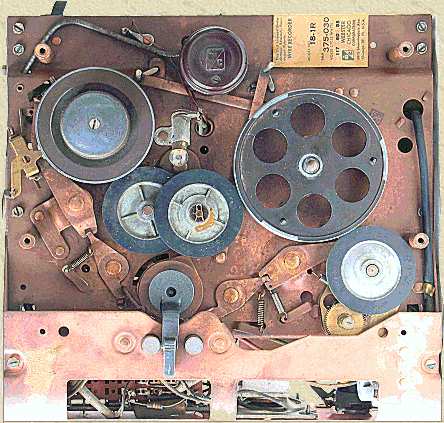

Aan de bovenkant zit de aandrijving en de O/W/wiskop en het typekaartje met de licentie verwijzing

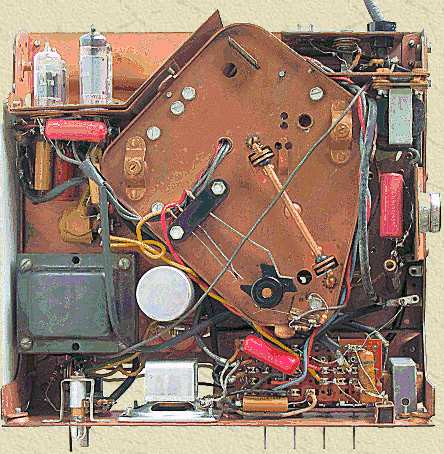

De motor zit in het midden, onder de verkoperde plaat. De elektronica is er omheen gemonteerd, de 4 miniatuur buizen nemen maar weinig ruimte in beslag. Ook de 2 inch luidspreker is geen ruimtevreter. De HF oscillatorspoel is te zien vlak boven de nettrafo
