AC/P

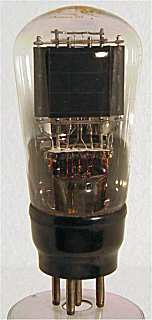

Mazda AC/P

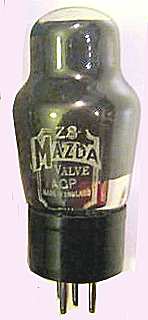

Mazda AC/P, 1940

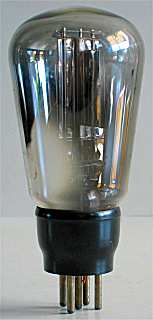

Mazda AC/P1

Merknaam Ediswan, Lissen, Mazda
Equivalente types 104V, 41MP, AC/P1, AL495, CV1179, CV2815, DW1003, E409, L4100, ML4, R57, REN1104, RS4309
Zie ook
RMorg models AC/P, AC/P, AC/P1, AC/P1
Frank's datasheets AC/P

Deze low-impedance triode voor toepassing in l.f. trappen van wisselstroomontvangers is in 1929 door Mazda ge´ntroduceerd.

Een latere variant is de AC/P1, deze heeft een lagere inwendige weerstand en een half-open anode met 2 koelvinnen.

De glazen ballon heeft een diameter van 44 mm en is, zonder de pennen van de B5 voet, 104 mm lang. De AC/P1 is 55 bij 110 mm.

Aansluitingen

B5 1 2 3 4 5
? a h h g k

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss Pout
? 4 1 200  -13.5 17  3,700 2,7 4 0.65
