E415


Philips E415
Code 1928


Philips E415
1930, License SEB-SBR


Philips E415
1934

Merknaam Philips
Equivalente types 154V, 164T, 164V, 5-415, AG4100, DN154, DW1508, H4100, I4076, L430, MHL4, NN4, REN804, RS4215, S415N
Zie ook
RMorg models E415, E415
Frank's datasheets E415

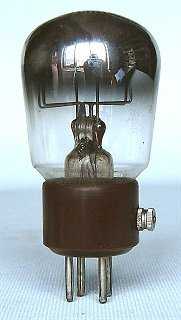

Deze vroege triode voor toepassing in transformator-gekoppelde l.f .trappen van wisselstroomontvangers is in 1927 door Philips ge´ntroduceerd. Omdat de B5 voet pas in 1929 werd ontwikkeld, heeft deze triode een B4 voet met een additionele zijaansluiting. Latere versies zijn voorzien van een B5 of UY5 huls.

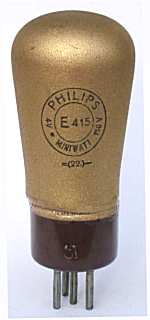

De glazen ballon heeft een diameter van 47 mm en is, zonder de pennen van de B4 voet, 85 mm lang. Vanaf 1931 werd de lamp met een gouden afschermlaag geleverd. De oorspronkelijke prijs was Hfl. 12,50.

Aansluitingen

B4/B5 1 2 3 4 sc/5
? a h h g k
UY5 1 2 3 4 5
? f a g k f

Specificaties

Triode Vh Ah Va Vg mAa ra gm
? 4 1 200 -8 6 11,000 1.4
