MS4

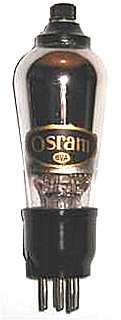

Osram MS4

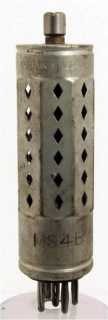

Marconi MS4B, foto Etienne Drappier



Marconi MS4B

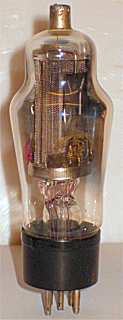

Catkin versie, combi top

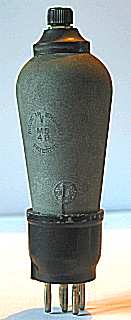

Marconi MS4B gemetalliseerd, licence SEM-SBR

Merknaam Marconi, Osram
Equivalente types 4YSGHC, AC/SG, AS494, AS4120, DW6, DW7, E442S, E452T, H4100D, MSG/HA, MSG/LA, RENS1204, RENS1264, RS4142, RS4143, RS4342, S4150, S4V, SV4100, SV4110, T4500, TE42, TE52, X4111D
Zie ook
RMorg models MS4, MS4B, MS4B, MS4C, MS4V
Frank's datasheets MS4, MS4B, MS4C, MS4V

Deze vroege h.f. screen-grid tetrode voor toepassing in wisselstroomontvangers als h.f. of m.f. versterker is door Marconi in 1930 ge´ntroduceerd.

Een variant is de MS4B uit 1931, deze heeft een hogere versterking en impedantie: ra=350,000 ohm en gm=3.2 mA/V. Van dit type is ook een Catkin versie gemaakt, waarbij de koperen anode rechtstreeks op het glas werd gesmolten.

De glazen ballon heeft een diameter van  mm en is, zonder de pennen van de B5 huls,  mm lang. Deze lamp was als optie gemetaliseerd verkrijgbaar. De oorspronkelijke prijs was 22/6 shilling.

Aansluitingen

B5 1 2 3 4 5 tc
? g2 h h g1 k a

Specificaties

Tetrode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 4 1 200 60 -2 1.5 0.6 500,000 1.1
