Heathkit GD1U Grid-Dip Meter

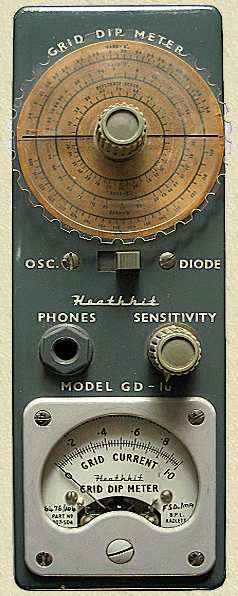

Deze Heatkit GD1U Grid-Dip meter uit 1963 is een hoogfrequent oscillator, bedoeld voor gebruik bij het testen en afregelen van radioapparatuur.

Met de draaiknop wordt de frequentie van de oscillator ingesteld. Er werden 5 insteekspoelen meegeleverd, waarmee het bereik loopt van 1,8 tot 230 MHz. Optioneel waren nog 3 extra spoelen leverbaar waarmee de laagste frequentie 350 khz wordt.

Een  microamperemeter is ingebouwd, hierop kan de roosterstroom van de oscillatorbuis worden uitgelezen. Wanneer zich een afgestemde kring in de buurt van de oscillatorspoel bevindt waarvan de resonantie-frequentie gelijk is aan die van de oscillator zal de roosterstroom van de buis sterk afnemen ("dip").

Met de schakelaar in de stand "diode" kan de frequentie worden bepaald van een hoogfreqent wisselstroom. In dat geval werkt de buis als een detector. Door een koptelefoon aan te sluiten kan desgewenst het l.f. signaal worden beluisterd.

De Amerikaanse versie van dit toestel is de Heathkit GD1, deze heeft een buis van het type 6AF4 in plaats van de EC92.

Heathkit produkten werden ook geleverd als bouwdoos, de gebruiker werd dan geacht het toestel zelf in elkaar te zetten. Dankzij de voorbeeldige manuals, de "step-by-step" instructies en de duidelijke tekeningen lukte dit meestal wel.

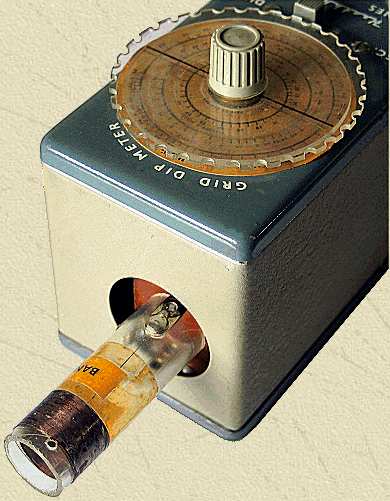

De vijf bijgeleverde spoelen in doosje


De uitbreidingsset Model 341U voorziet in 3 extra banden vanaf 350 KHz

SPECIFICATIES EN GEGEVENS

Merknaam

Heath Co., Benton Harbor
Fabrikant Daystrom Ltd, Gloucester

Land van herkomst Verenigde Staten, made in United Kingdom
Eigennaam Grid-Dip meter
Type GD1U
Serienummer -
Bouwjaar 1963
Toepassing grid-dip meter
Aantal buizen 1
Type buizen Mullard EC92
Voedingsspanning 200..250 volt, 50 Hz, 5 W
Gloeispanning 6,3 Volt, 0,15 Ampère
Bereik A: 1,8..5 Mc, B: 5..14 Mc, C: 14..36 Mc, D: 36..100 Mc, E: 100..250 Mc
Chassis
metaal
montage m.b.v. soldeersteunen
draaispoelmeter 500 uA Daystrom
Behuizing
metalen behuizing
grijze lak
Afmetingen bxhxd 6,5x10x19 cm
Gewicht 1,2 kg
Verkoopprijs DM 198 (D)
Geschatte waarde € 25
Productieperiode 1951-1969 (model GD1U werd verkocht vanaf 1963)
Seriegrootte
Bijzonderheden Europese versie van een Amerikaans meetinstrument

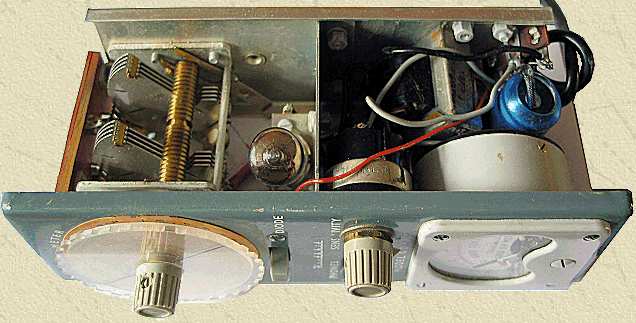

Links het oscillatorgedeelte met de spoelhouder, afstemcondensator en oscillatortriode, rechts het meet- en voedingsdeel met de uA-meter en een nettrafo
