Met de draaiknop wordt de frequentie van de
oscillator ingesteld. Er werden 5 insteekspoelen meegeleverd,
waarmee het bereik loopt van 1,8 tot 230 MHz. Optioneel waren nog 3
extra spoelen leverbaar waarmee de laagste frequentie 350 khz wordt.
Een
microamperemeter is ingebouwd, hierop kan de roosterstroom van
de oscillatorbuis worden uitgelezen. Wanneer zich een afgestemde
kring in de buurt van de oscillatorspoel bevindt waarvan de
resonantie-frequentie gelijk is aan die van de oscillator zal de het
roooster ("grid") t.g.v. de diodewerking negatief worden
en de stroom door de buis sterk afnemen
("dip").
Met de schakelaar in de stand
"diode" kan de frequentie worden bepaald van een
hoogfreqent wisselstroom. In dat geval werkt de buis als een detector.
Door een koptelefoon aan te sluiten kan desgewenst het l.f. signaal
worden beluisterd.
De Amerikaanse versie van dit toestel is de Heathkit
GD1, deze heeft een buis van het type 6AF4 in plaats van de EC92.
Heathkit produkten
werden ook geleverd als bouwdoos, de gebruiker werd dan geacht het toestel
zelf in elkaar te zetten. Dankzij de voorbeeldige manuals, de
"step-by-step" instructies en de duidelijke tekeningen
lukte dit meestal wel.

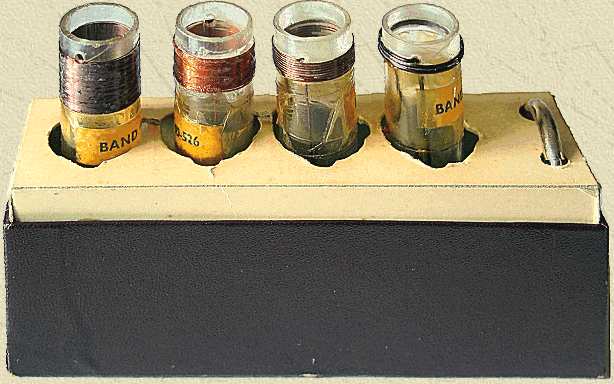

De vijf bijgeleverde spoelen in doosje

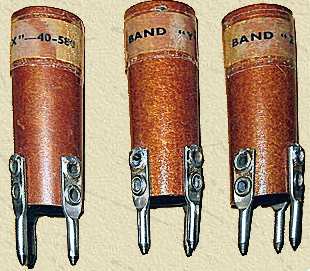

De uitbreidingsset Model 341U voorziet in 3 extra
banden vanaf 350 KHz
