Philips 156AV

De Philips 156UV is van oorsprong een radiotoestel uit de Tweede Wereldoorlog, in gebruik bij het Duitse leger. Het idee was dat via zo'n Truppenbetreuungs-Empfänger de militairen hun sociale binding met het thuisfront konden behouden. De ontvangs-banden zijn LG, MG en KG. Optioneel kon na de oorlog ook de Visserijband worden ingebouwd.


Batterijkast 7331

Het apparaat is geschikt voor aansluiting op wisselstroom lichtnetten, maar ook voor voeding via  een 6 volts autoaccu. Er is een universele uitvoering (156UBV) die onder meer kan worden gevoed door de batterijkast 7331 welke onder het toestel wordt bevestigd. Verder is er een universele uitvoering (156U, alleen voor AC en DC lichtnetten), en een universele uitvoering met triller (156UV) die ook door een autoaccu kan worden gevoed.


Doek 3x3 cm

Na de oorlog verkocht Philips de 156AV in de hierboven getoonde (civiele) blauwe uitvoering. Het is het eerste draagbare Philips radiotoestel van na de oorlog (de Philips LX381B kwam pas eind 1948 op de markt) zodat de 156AV en de 156UBV het "gat" in het leveringsprogramma moesten opvullen. De oudere Philips 225B portable uit 1938 kwam na de oorlog niet meer in produktie.

De bediening gaat via vier draaiknoppen aan de voorzijde, deze zijn voor TOON, VOLUME/AAN-UIT, AFSTEMMEN en GOLFBEREIK


Haarlem's Dagblad, jan 1949

De draagbaarheid van het toestel is beperkt, vooral omdat het apparaat nogal zwaar is (11 kg). En dat is nog exclusief de benodigde externe 6 volts autoaccu. Als kampeer- of boot-ontvanger kan het wel goed voldoen. Een plaatantenne is ingebouwd, evenals de  trilleromvormer die de 6 volt van de autoaccu omzet in 100 volt anodespanning.


De stationsschaal wordt door een schaallampje rechts verlicht, maar alleen bij netbedrijf

Het toestel speelt zeer goed, ook op de accu. De gevoeligheid is verrassend hoog. Het is in 2020 gerestaureerd, zie hiervoor het reparatieverslag.


De schakelaars voor het omschakelen van de voedingsspanning, links de interlock, rechts de omschakelaar

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam
Type 156AV
Serienummer E 2155
Bouwjaar 1945
Toepassing omroepontvanger
Golfbereik 16.7-50,5, 195,5-575 en 730-1950 m
Afstemming afstemming door middel van twee gekoppelde variabele luchtcondensatoren
Schalen glazen schaal met wijzer
Schakeling meng + mf + det + 2xlf
bandbreedte m.f. 12 KHz
Aantal kringen 5
Middenfrequentie 468 KHz
Antenne aansluiting externe antenne en aarde op achterzijde
Aantal lampen 4
Type lampen Philips ECH3, ECF1, EBL1, UY1N
schaalverlichtingslampje 8045D-00, 6,3 V - 0,32 A
Voedingsspanning
110, 125, 200 of 220 V wissel- of gelijkspanning
instelbaar via een draaischakelaar aan de achterzijde
verbruik 34 Watt (bij 220 volt netspanning)
of 6 volt loodaccu, 14 Watt
trillerunit 7884-01, triller 7936, 180 Hz, levert 100 volt anodespanning
Gloeispanning
6,3 volt - 1,6 A AC of DC (accu), 6,3 volt - 1,9 A (lichtnet)
gelijkrichter gloeistroom (50 volt - 0,1 A AC) is bij netbedrijf afkomstig van de primaire wikkeling van de nettrafo
Luidspreker Philips 9660 dynamische 17 cm luidspreker
Chassis
metalen chassis
uitgangsvermogen 1,5 Watt (lichtnet), 0,5 Watt (accu)
Frontplaat opklapbare houten deksel
Behuizing
houten kast afgewerkt met donkerblauwe verf
triplex achterwand
Afmetingen bxhxd 39x26x22 cm
Gewicht 11 kg
Verkoopprijs Hfl 325
Geschatte waarde
Productieperiode 1944-1948
Seriegrootte onbekend
Bijzonderheden ontworpen t.b.v. de Wehrmacht, na de oorlog civiele produktie

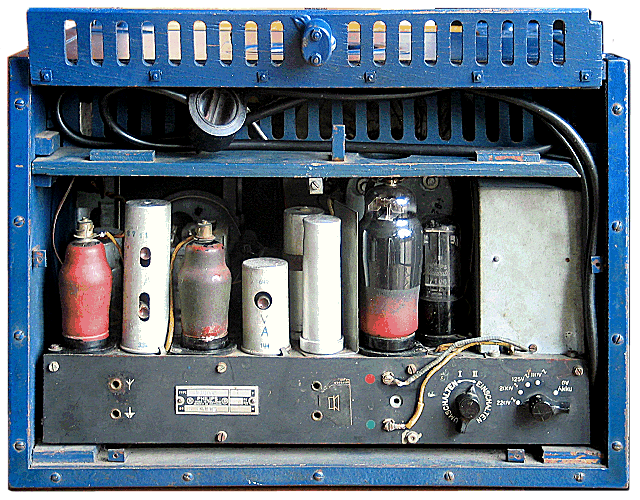

Links de mengtrap, m.f. trap, eindtrap en de voeding, geheel rechts de ingeblikte triller-unit Philips 7884

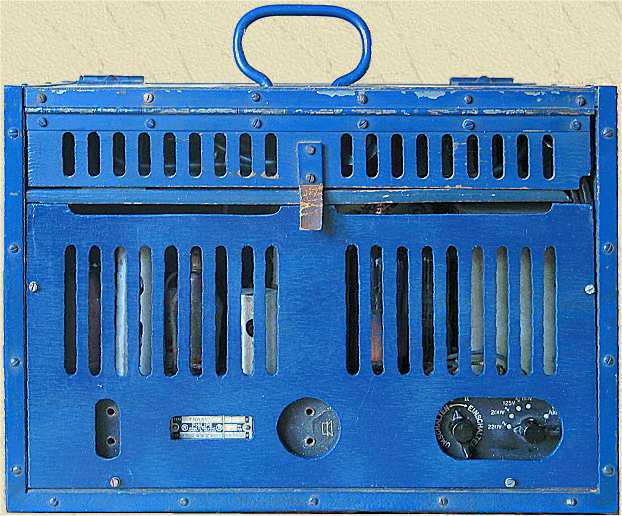

Met geopend snoer-opbergvak

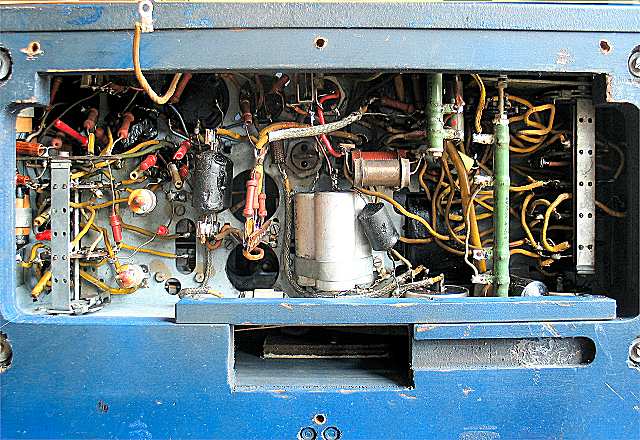

Serviceluik is hier verwijderd, links de golfbereikschakelaar, midden de voeding en geheel rechts de 4-deks spanningsomschakelaar

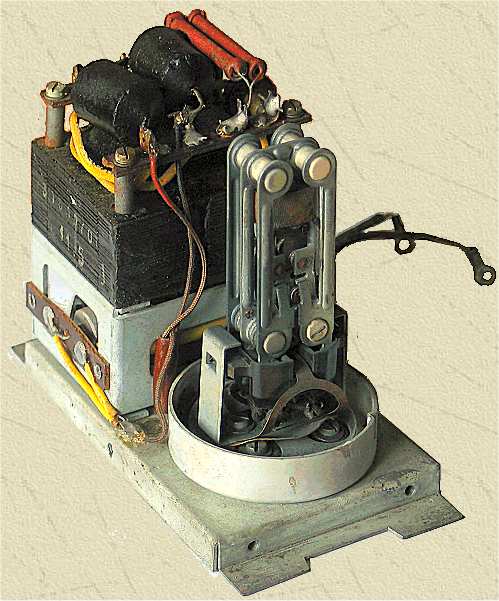

Trillerunit Philips 7884, geopend. Aan de voorkant de synchrone 180 Hz triller Philips 7936, er achter de transformator en de ontstoormiddelen. Inclusief de 3 stalen afschermbussen (2 voor de triller, en 1 voor de gehele unit) weegt de omvormer 1,5 kg
