Philips BX410A |
|
|
|
|
|
|
|
Doek 3x3 cm, het gedeelte achter de schaal is bruin
gebeitst
|
|
|
|
Sommige BX410A radio's zijn uitgerust met de
plexiglas knoppen van de BX400
|
De BX410A is een 4-bands omroepontvanger uit 1951 met plastic kast en
rimlock buizen. Het is een typische middenklasse radio uit deze periode,
niet veel luxe voorzieningen maar wel een afstemoog, toonregeling en 4
golfbereiken. Het vierde golfbereik is een "uitvergroting" van
de 25/30 meter band. Het apparaat is gebouwd in de Philips fabriek in
Leuven.
Uitzendingen op de UKG band in Nederland werden in 1951 al
aangekondigd, dit toestel is voorbereid op inbouw van een FM
voorzetapparaat. Zelfs de schaalverdeling en een omschakelaar voor FM
ontvangst zijn al ingebouwd. Omdat FM-radio pas een paar jaar later echt
doorbrak komt de uitbreiding zelf in Nederland niet vaak voor. Wel in
Duitsland, waar FM eerder doorbrak door de beperkende AM regelgeving.
In Noorwegen werd dit model verkocht als de Philips BN410A en BN411A
Rondo, in Duitsland als de BD410A Sirius.
|
|
|
Het afstemoog type EM34 heeft twee
verschillende gevoeligheden
|
|
|
Naast de BX410A werd ook de BX410Z gemaakt, deze kan via een aansluitplug
worden voorzien van een "Vibraphil" trilleromvormer type AU1004
en is dan geschikt voor 6 volt accu voeding. De accu wordt hierbij
aangesloten via hetzelfde snoer dat ook voor aansluiting op het lichtnet
wordt gebruikt. Voeding met 110-245 Volt wisselspanning blijft mogelijk
door het omzetten van een schakelaar op de achterzijde. De "Z"
uitvoering is niet voorbereid op inbouw van de FM voorziening (bedankt Claud
voor de info over de BX410Z).
Het toestel wordt bediend met 4 draaiknoppen: van links naar rechts de
AM-PU-FM schakelaar, volume-aan/uit en toonregeling, afstemknop en
de golflengtekeuze schakelaar. |
|
|

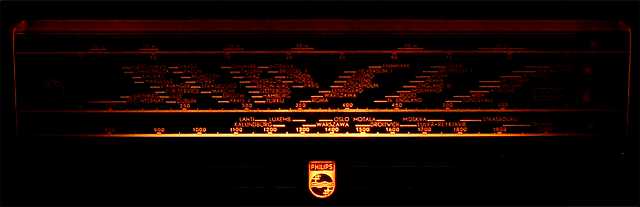

De stationsschaal plus het Philips logo
worden gelijkmatig verlicht door slechts 1 lampje. De wijzernaald is 's
avonds minder goed zichtbaar. Op de schaal de indicatie "Plan de
Copenhague", de nieuwe frequentie indeling die in 1950 inging
|
|
| Deze radio is in 2002 in
orde gemaakt, een barst in het plastic en het "doorleefde"
luidsprekerdoek zijn gerepareerd en de gelijkrichtbuis is vervangen. Een
deel van het doek is door Philips bruin gebeitst, deze beits heeft de
vervelende eigenschap om zich in de vorm van vochtplekken naar boven toe
te verspreiden. De radio is gevoelig en klinkt uitstekend, alle
weerstanden en condensatoren zijn nog origineel. Een van de twee
weerstanden op de voet van de EM34 (de weerstand vlak boven de
voedingstrafo) is wat verlopen (1,5 M i.p.v. 1 M), maar dit tast de goede
werking van het overigens zwakke oog niet aan. Deze radio is in februari
2003 geruild met Niek Nuijten.
Advertentie 1952
|
| Merknaam |
Philips' Gloeilampenfabrieken NV, Eindhoven
|
| Land van herkomst |
Nederland |
| Eigennaam |
Rondo (N), Sirius (D) |
| Type |
BX410A |
| Serienummer |
L46231 |
| Bouwjaar |
1951 |
| Toepassing |
omroepontvanger |
| Golfbereik |
 | LG: 800-2000 m, MG: 200-550 m, KG: 16 – 50 m, KG2: 25 - 31 m |
| optioneel FM: 87,5-100 MHz |
|
| Afstemming |
| afstemming door middel van twee gekoppelde variabele
luchtcondensatoren |
| afstemoog EM34 |
|
| Schalen |
| horizontale plexiglas schaal met rode plastic wijzer, verlicht |
| KG-2 en FM schaal op omgebogen gedeelte aan de bovenkant |
|
| Schakeling |
meng + mf + det + 2x lf |
| Aantal kringen |
5 |
| Middenfrequentie |
| 452 kHz |
| m.f. bandbreedte=12 kHz, radio 10 kHz |
|
| Antenne |
antenne en aarde aansluiting aan achterzijde |
| Aantal lampen |
6 (8 met FM) |
| Type lampen |
Philips ECH42, EAF42,
EBC41, EL41, AZ41,
EM34
optioneel UKG voorzetapparaat 7768: EF42, EF41
gloeilampje 8045D-00 6,3V, 0,32 A |
| Voedingsspanning |
| instelbaar op 110, 125, 145, 200, 220 of 245 Volt wisselspanning |
| 48 W, 40-100 Hz |
|
| Gloeispanning |
6,3 Volt/1,9 A (2,4 A met UKG) en 4 Volt/0,72 A (gelijkrichter) |
| Luidspreker |
| Philips 9746X of 9786X, beide met
keramische magneet |
| resonatie in kast 120 Hz, +6 dB |
|
| Chassis |
| metaal, chassisnr 30947 |
| voorbereid op inbouw van het UKG voorzetapparaat type 7768 |
| uitgangsvermogen 2,5 Watt |
|
| Frontplaat |
| hardboard luidsprekerplank met tweekleurig doek |
| plastic sierplaat met verlicht Philips embleem |
|
| Behuizing |
| plastic kast met geverfd houtmotief |
| kartonnen achterwand en serviceluik |
|
| Afmetingen bxhxd |
47x30x20 cm |
| Gewicht |
8 kg |
| Verkoopprijs |
Hfl 295
triller omvormer type AU1004 Hfl 49,50 |
| Geschatte waarde |
€ 50 |
| Productieperiode |
1951-1952 |
| Seriegrootte |
onbekend |
| Bijzonderheden |
| 4-bands omroepontvanger |
| voorbereid voor inbouw van een FM/UKG voorzetapparaat |
| fysiologische volumeregeling |
| toonregeling |
| aansluiting voor pick-up en extra luidspreker 5 ohm |
| plastic kast met geverfd houtmotief |
|
|
|

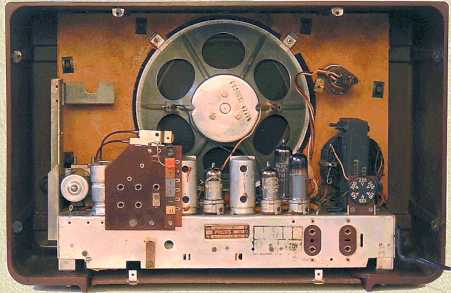

Van links naar rechts: afvlakcondensator, antennespoel,
antenne entree, 1ste bandfilter, m.f. versterker, 2e bandfilter, l.f.
versterker, gelijkrichter, eindbuis, voedingstrafo met spanningscaroussel.
Bovenin rechts van de luidspreker het EM34 afstemoog. Op de antenne entree
aan de rechterzijde zijn de aansluitlipjes voor het UKG voorzetapparaat
zichtbaar, de unit zelf wordt gemonteerd op de metalen steun links
|
|
|

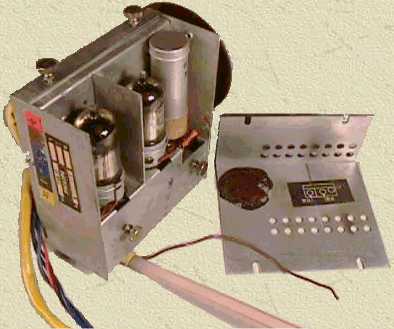

Het optionele FM voorzetapparaat type 7768 zie je
maar weinig in
Nederland. Deze unit
is uitgerust met 2 buizen: EF42 en EF41
|
|
|
|
|
|

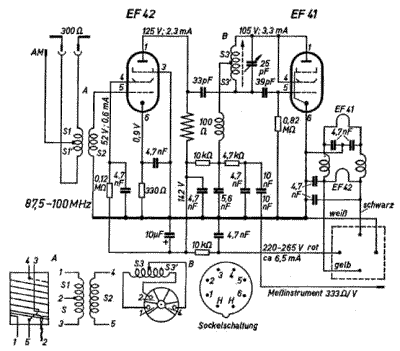

Schema Philips 7768
|
Het Philips UKG voorzetapparaat type 7768 werkt volgens het
superregeneratieve principe, een uitvinding van Ir. E.H. Armstrong uit
1922. Met deze schakeling, die ook werd toegepast in de 19-set uit de
tweede wereldoorlog, is met een minimum aan onderdelen een gevoelige
ontvanger te construeren. Kortweg komt het er op neer dat een
teruggekoppelde detector in genererende toestand wordt gebracht, maar dit
genereren wordt periodiek onderbroken in een veel lagere frequentie, de
quench-frequentie die boven het hoorbare gebied moet liggen. Hierdoor
ontstaat impuls modulatie in de anodekring van de buis in het ritme van de
modulatie van de ontvangen zender. Door de uitzonderlijk hoge gevoeligheid
(in dit geval 40 uV aan de antenneingang) wordt de ruisspanning uit de afstemkring al enorm versterkt, deze is
duidelijk hoorbaar. Voor FM ontvangst werkt de superregeneratieve
ontvanger als een flankdetector, alleen bij afstemming iets naast de
eigenlijke signaalfrequentie is een redelijke en vrij onvervormde
ontvangst mogelijk.
Omdat de oscillerende buis nogal wat storing kan veroorzaken, is deze bij
het Philips FM voorzetapparaat goed afgeschermd en wordt voorafgegaan door
een r.f. versterker. De afstemming is inductief uitgevoerd met behulp van
een enkelvoudige spoel waarvan de kern via een tandheugel constructie kan
worden verplaatst. |
|
|

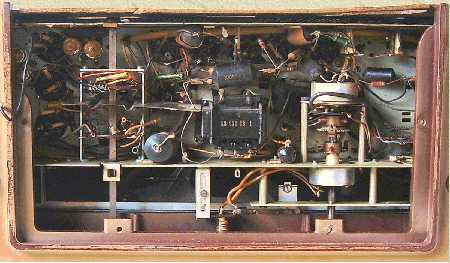

Onder het serviceluikje vinden we links de spoelenset met
golfbereikschakelaar, in het midden de uitgangstrafo en rechts de volume-
en toonregelaars
|
|
|
Detail UKG voorbereiding
|

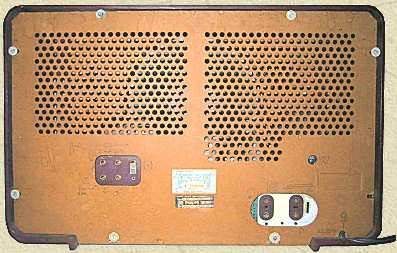

De achterkant van de BX410A
|
|
|
Bij de BX410Z zit aan de achterzijde een 8-polige
aansluitplug voor de triller-omvormer. Links hiervan de lichtnet - accu
omschakelaar. Foto Otto
Tuil.
|
|
